可插拔式 2D FAU

為高密度 CPO 建立可插拔式光學介面

可插拔式 2D 光纖陣列單元(Detachable 2D FAU)用於連接多通道光纖陣列與矽光子晶片。透過二維、多排光纖配置,在有限封裝空間內支援更高的通道密度;可插拔式設計則讓光學介面可配合組裝、測試與後續維護流程彈性安裝或移除。

深入了解

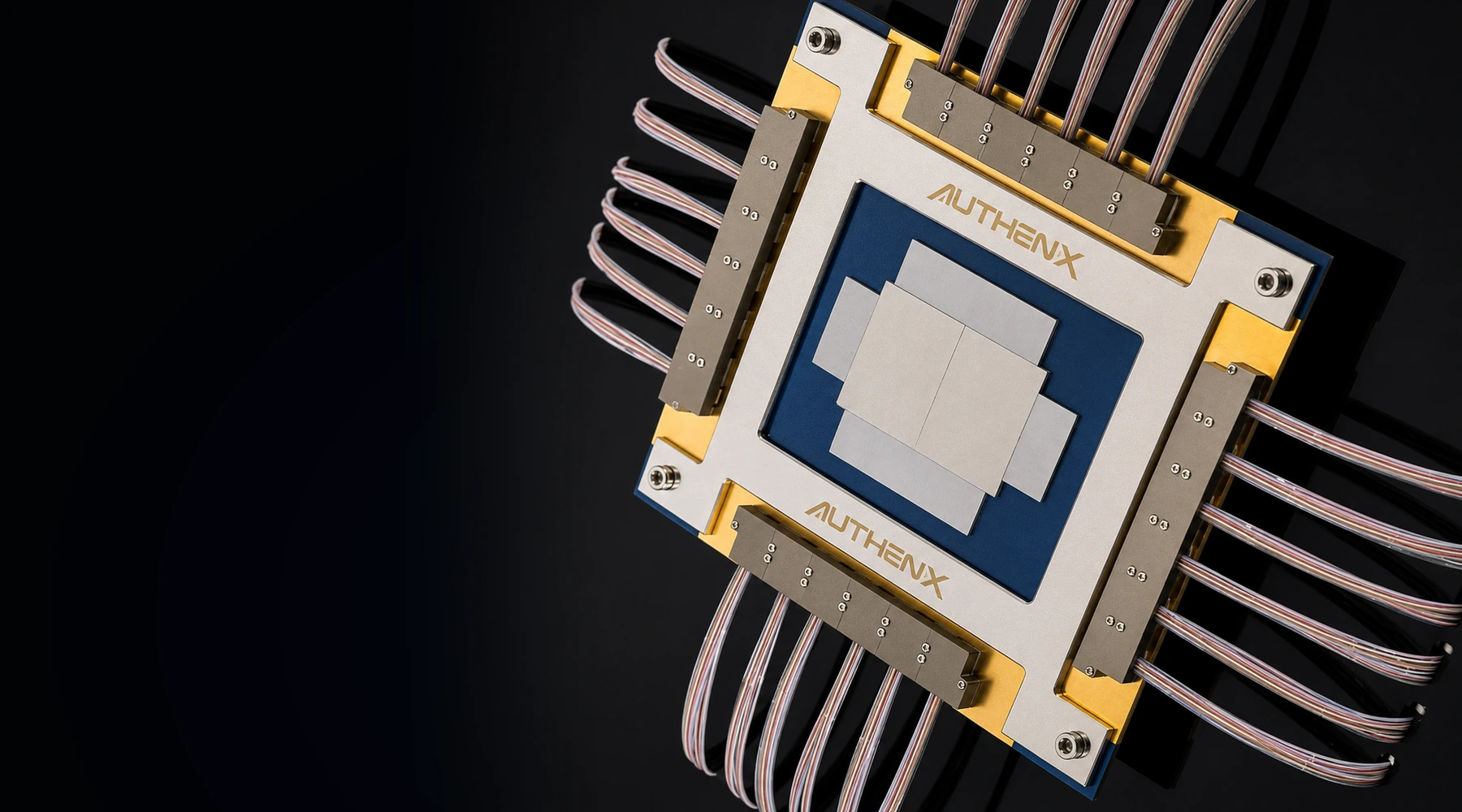

Hero 圖片上傳區|建議尺寸 1920 × 900 以上
可插拔式介面

支援組裝、測試與維護流程的彈性安裝或移除

MULTI-ROW · MULTI-CHANNEL

高密度二維光纖架構,支援 CPO 系統持續擴充

Core Advantages

可插拔式 2D FAU核心優勢

高擴展性超穎透鏡耦合技術

透過「雙超穎透鏡準直光學架構」專利設計,能支援多通道與多排陣列的光學耦合,實現CPO「可插拔式FAU」解決方案。

圖片槽位:雙 Meta-lens 耦合架構

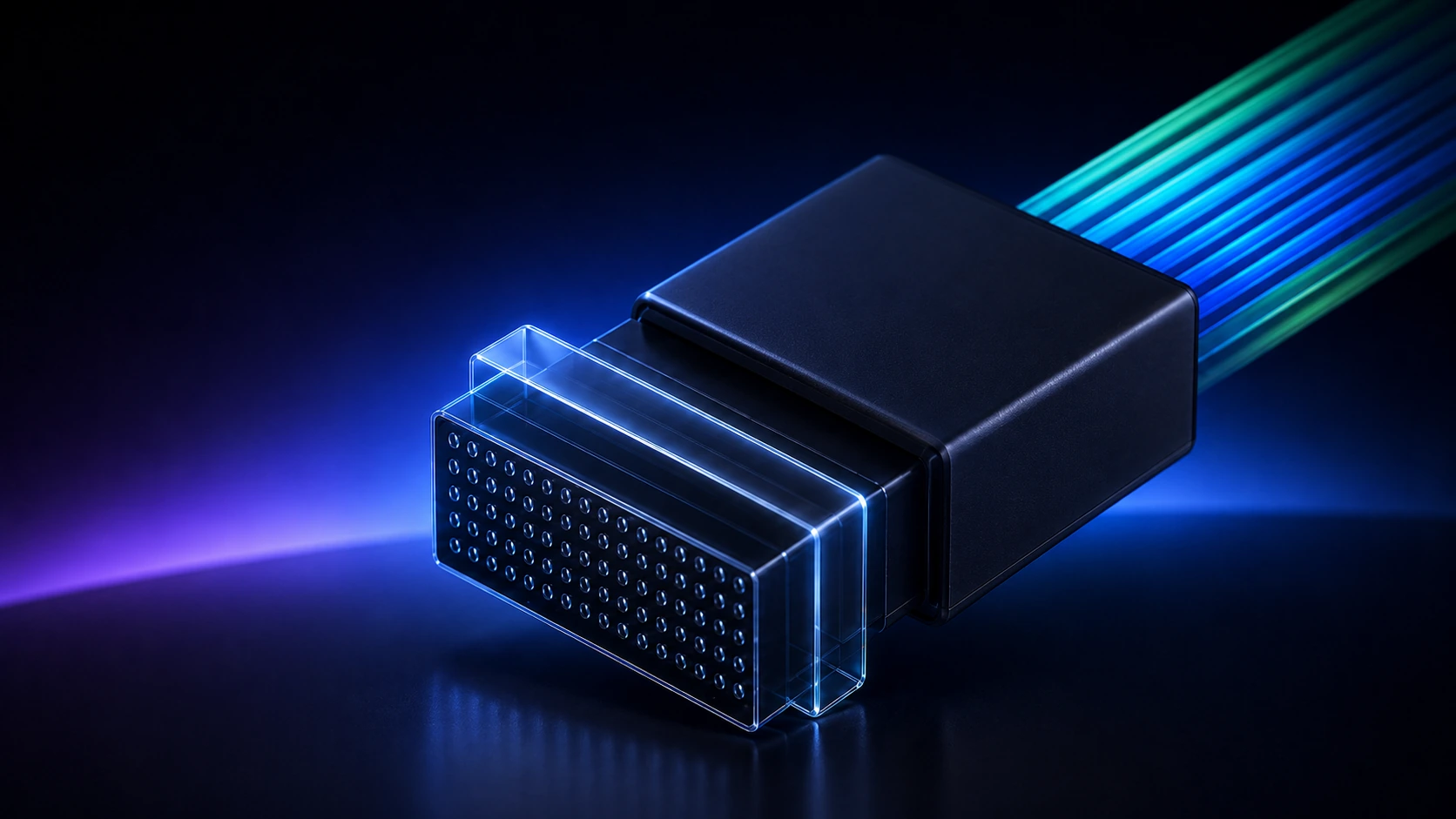

整合超穎透鏡之 2D FAU

高密度二維陣列

在有限封裝空間內整合多排、多通道光纖,支援更高的光學通道密度。

高對準容差

降低光纖陣列與 PIC 介面的精密對準要求,提升封裝與量產整合彈性。

超低插入損耗

降低光纖至 PIC 介面的耦合損耗,維持高效率的光訊號傳輸。

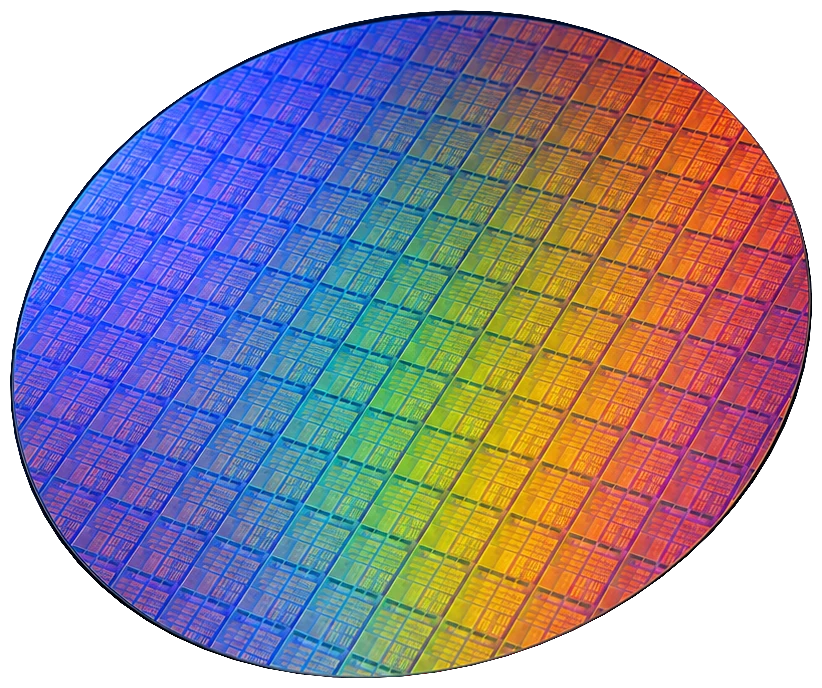

圖片槽位:12 吋 Meta-lens Wafer
12-inch Meta-lens Wafer

12 吋CMOS / Silicon Photonics 製程量產

本產品採用與主流12 吋CMOS 及矽光子平台相容的半導體製程,確保在進入大規模量產階段時,仍能維持卓越的產品一致性與高標準的耦光效率。

友善封測的整合設計

本架構以後端封裝與測試流程為設計考量,協助簡化組裝、對準與測試作業,降低系統整合複雜度。

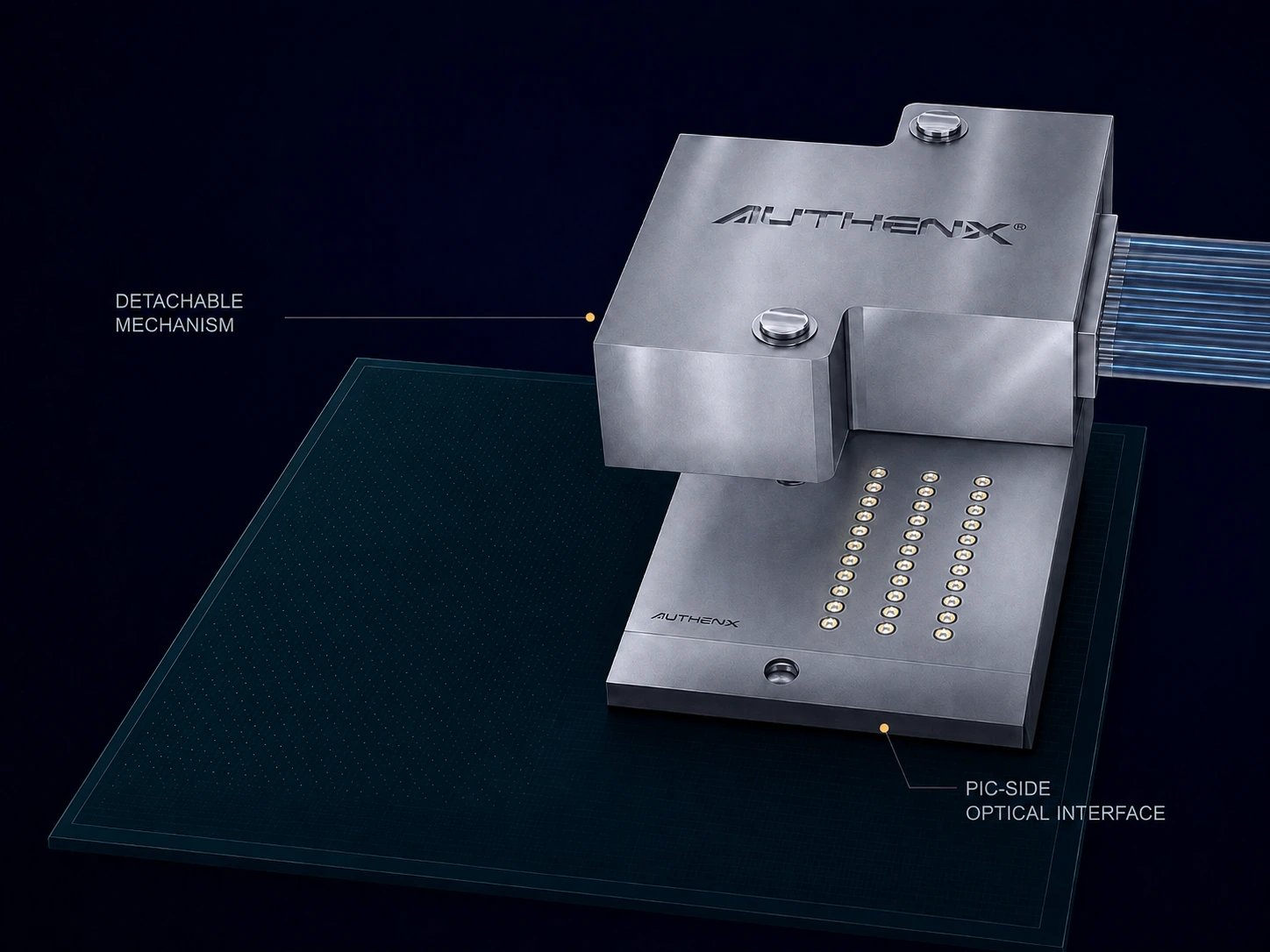

圖片槽位:封裝與測試整合
可插拔式設計支援模組於組裝、測試與維護階段彈性安裝或移除。
Technology in Motion

Meta-lens 與可插拔式 2D FAU 技術概覽

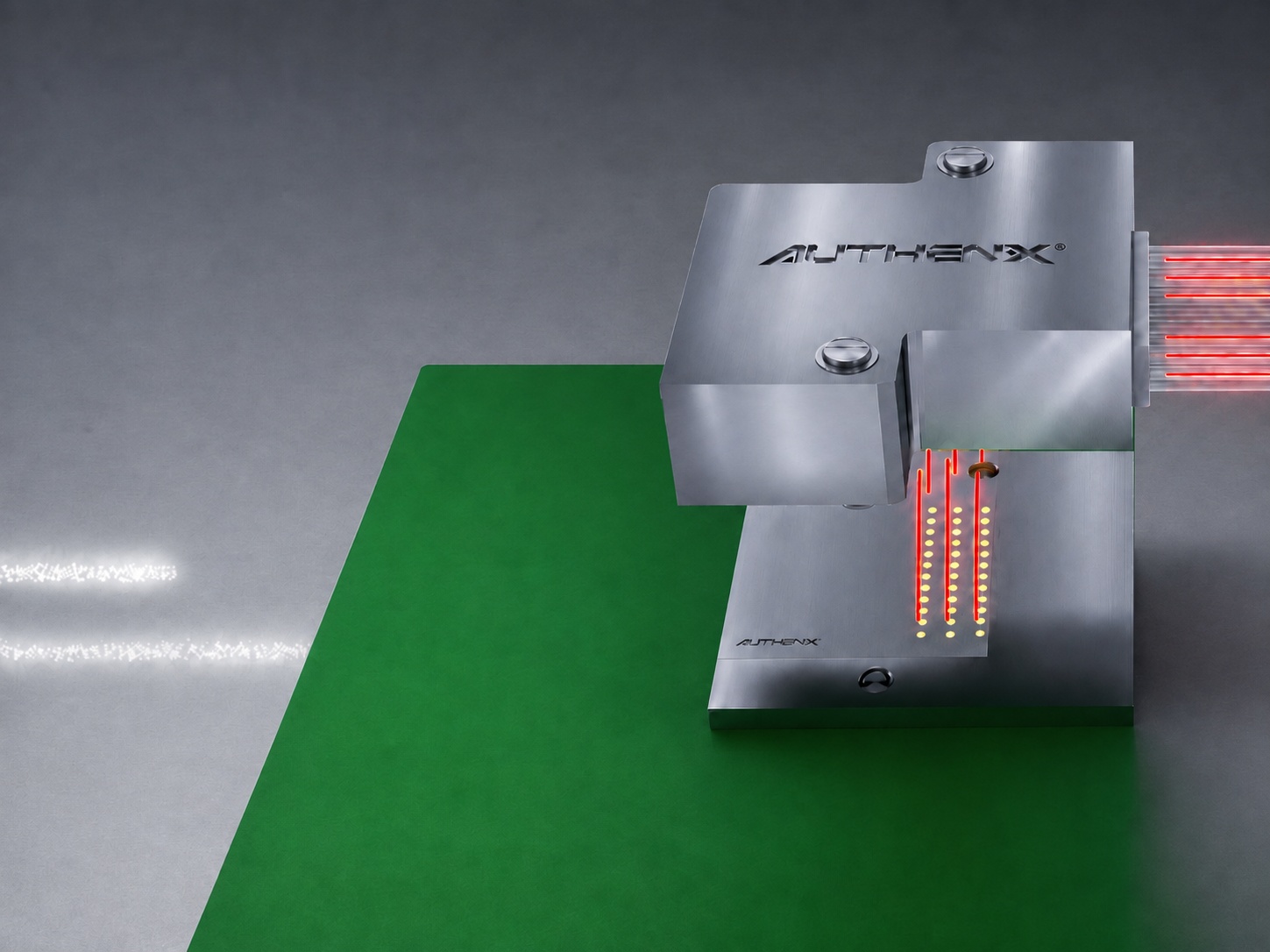

播放技術概覽影片 圖片槽位:技術影片封面
Built for Scale

從精密光學連接,走向可量產、可擴充的光學介面架構。

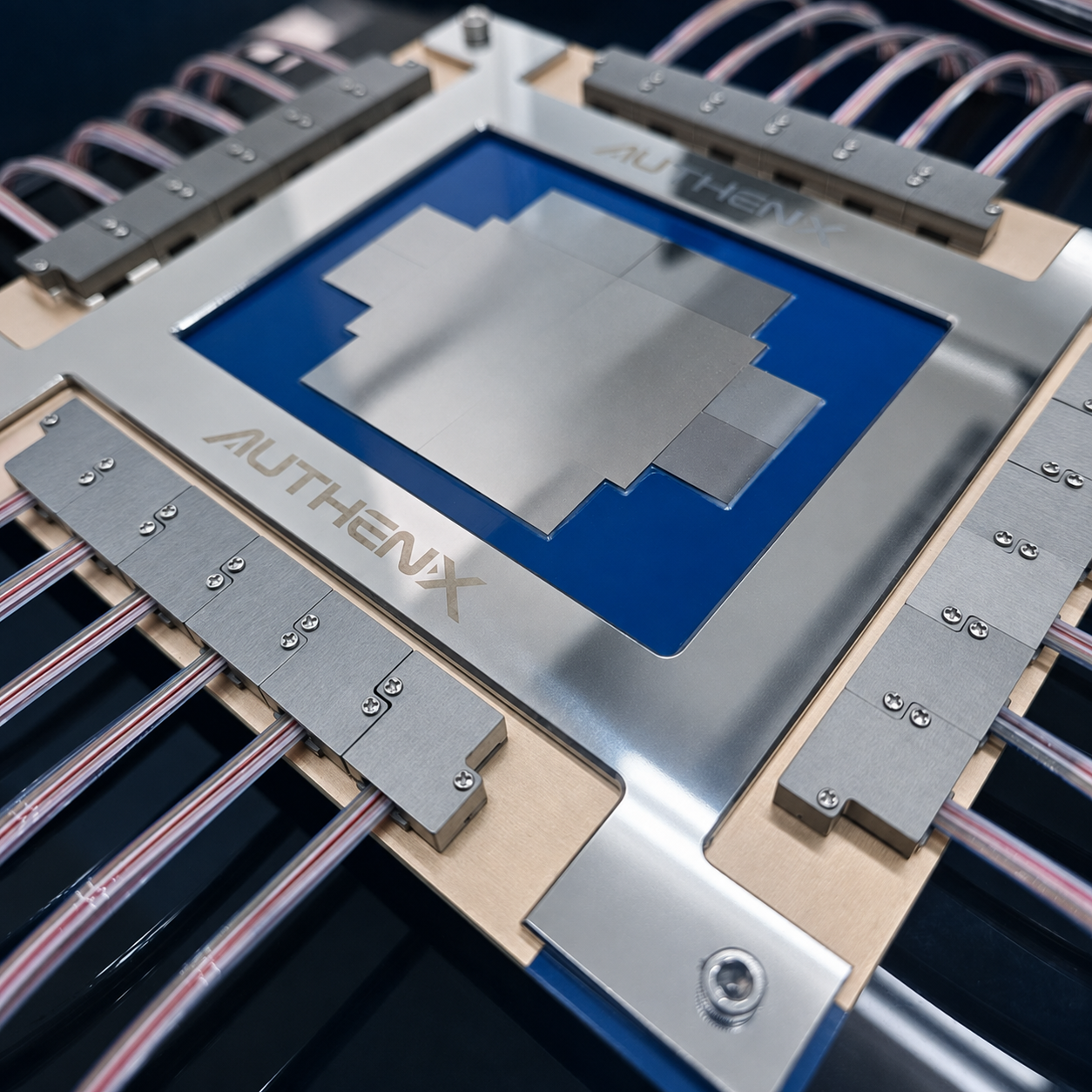

以高密度二維光纖架構與可插拔式介面,支援 CPO 系統持續擴充,並面向高速 AI 與通訊模組的高效能光學連接需求。

CONTACT US

實現您的 CPO 與前沿光學介面架構

歡迎與我們聯繫,進一步討論可插拔式 2D FAU 如何配合您的系統架構、封裝流程與通道配置。
